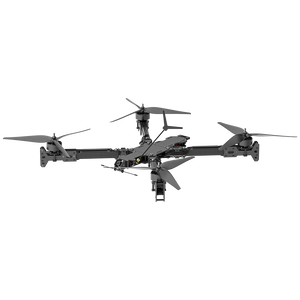

15palcová profesionální FPV dronová platforma

X415 ECO Analog je velká 15palcová FPV dronová platforma vyvinutá pro profesionální, průmyslové, komerční a veřejné uživatele, kteří potřebují výkonný a přizpůsobitelný stroj pro technické FPV aplikace.

Díky 8S pohonnému systému, 637mm X-rámu, motorům XING-E 5215 500KV, vrtulím 1573 a elektronickému Stacku BLITZ H7 Pro / BLITZ E80 Pro je X415 ECO Analog navržen pro stabilní ovládání, vysoký tah a flexibilní integraci nákladu.

Typické aplikace zahrnují podporu inspekce infrastruktury, dokumentaci průmyslových areálů, monitoring životního prostředí, výzkum, výcvik a integraci vlastních senzorů.

Hlavní přednosti

15palcová profesionální platforma

Velký 637mm rám ve tvaru X zajišťuje stabilní ovládání, vysokou nosnost a předvídatelné letové chování pro profesionální použití FPV.

Výkonný 8S systém

Kombinace motorů XING-E 5215 500KV, vrtulí 1573 a 8S bateriového setupu poskytuje rezervu tahu potřebnou pro dron velkého formátu a náročné letové profily.

BLITZ H7 Pro + BLITZ E80 Pro Stack

Letový kontrolér BLITZ H7 Pro a BLITZ E80 4-IN-1 Pro ESC poskytují robustní elektronický základ pro profesionální FPV provoz a snadný servis.

Vysoce výkonný analogový přenos videa

Integrovaný BLITZ Whoop 5.8G 2.5W VTX podporuje výstupní režimy PIT, 25mW, 400mW, 1000mW a 2500mW.
Výkon VTX, volba kanálu a používání frekvencí musí vždy odpovídat místním předpisům.

Předinstalované GPS/GNSS

X415 ECO Analog se dodává s předinstalovaným GPS/GNSS. Podporované satelitní systémy zahrnují GPS, SBAS, Galileo, QZSS a GLONASS.

GPS může při správné konfiguraci a otestování podporovat polohování, telemetrii a funkce související se záchranou. Tyto funkce by neměly nahrazovat správné nastavení failsafe, výcvik pilota a bezpečné provozní postupy.

Letové vlastnosti

Referenční hodnoty s 8S 5600mAh LiPo baterií:

Maximální doba visu

• Bez nákladu: přibližně 18 min
• S nákladem 4 kg: přibližně 7 min
• S nákladem 6 kg: přibližně 5 min

Maximální doba letu při cestovní rychlosti

• Bez nákladu: přibližně 14 min
• Náklad 4kg: přibližně 5 min
• Náklad 6kg: přibližně 3.5 min

Skutečná doba letu závisí na nákladu, stavu baterie, větru, teplotě, nadmořské výšce, stavu vrtulí a stylu letu.

Potřebné k letu

V závislosti na finální verzi balení můžete ještě potřebovat:

• Kompatibilní vysílač

• Analogové FPV goggles nebo analogová pozemní stanice
• 8S LiPo baterie
• Nabíječka kompatibilní s 8S

• Montážní hardware specifický pro náklad

Doporučení k baterii

Referenční konfigurace vychází z 8S 5600mAh LiPo baterie.

Pro profesionální použití s nákladem je třeba výběr baterie ověřit podle celkové vzletové hmotnosti, odběru proudu, cílové doby letu, umístění nákladu a provozních podmínek.

Lety s nákladem by měly být vždy testovány postupně, začněte krátkým visením a kontrolou ovladatelnosti.

Technické specifikace

Název produktu: X4 15palcový FPV dron
Model: X415 ECO Analog 5.8G 2.5W 8S
Typ produktu: 15palcová profesionální platforma FPV dronu
Uspořádání Frame: ve tvaru X
Rozvor: 637mm
Flight Controller: BLITZ H7 Pro
ESC: BLITZ E80 4-IN-1 Pro
VTX: BLITZ Whoop 5.8G 2.5W VTX
Motory: XING-E 5215 500KV
Propellers: 1573
Systém baterie: 8S
Referenční baterie: 8S 5600mAh LiPo
Počet antén: Jedna anténa
GNSS: Předinstalováno a předkonfigurováno
Podpora GNSS: GPS + SBAS + Galileo + QZSS + GLONASS

Hmotnost a rozměry

Čistá hmotnost: 2228g ±5g
Včetně vrtulí, matic, antén a protiskluzových podložek. Hmotnost prototypu; hmotnost sériově vyráběné verze může být později aktualizována.

Vzletová hmotnost: 3283g ±5g
S 8S 5600mAh LiPo baterií. Hmotnost prototypu; hmotnost sériově vyráběné verze může být později aktualizována.

Celkové rozměry: 544 × 544 × 65.5mm

Výkonové údaje

Maximální horizontální rychlost: 140km/h
Maximální vzletová nadmořská výška: 6000m
Maximální odolnost proti větru: stupeň 8
Provozní teplota: -10°C až 40°C

Specifikace analogového VTX

Model VTX: BLITZ Whoop 5.8G 2.5W VTX
Frekvence: analogové 5.8GHz
Režimy výkonu: PIT / 25mW / 400mW / 1000mW / 2500mW
Vstupní napětí: 7–34V
Kanály: 40CH, pásma A / B / E / F / R
Konektor antény: MMCX
Montáž: 25.5 × 25.5mm, Φ1.6mm
Hmotnost: 32g
Rozměry: 50 × 30 × 16mm
Proud při 12V:
   PIT: ≤140mA
   25mW: ≤200mA
   400mW: ≤340mA
   1000mW: ≤480mA
   2500mW: ≤780mA

Obsah balení

1× X415 ECO 8S GPS ANALOG

Poznámky k nastavení

X415 ECO Analog je velká a výkonná profesionální FPV platforma. Nastavovat a provozovat ji by měli pouze zkušení uživatelé.

Před prvním letem:

• Před konfigurací sundejte vrtule
• Zkontrolujte nastavení přijímače a failsafe
• Potvrďte směr otáčení motorů a instalaci vrtulí
• Zkontrolujte kanál VTX, úroveň výkonu a instalaci antény
• Ověřte napětí baterie a stav konektoru
• Zkontrolujte těžiště s baterií a nákladem
• Začněte krátkými testovacími lety v malé výšce

Časté dotazy

Je to kompletní Ready-to-Fly sada?

Ne. Tento produkt obsahuje pouze 1× dron. Baterie, nabíječka, goggles, rádiový ovladač, přijímač/řídicí link, vybavení pro náklad a příslušenství do terénu nejsou součástí balení.

Jakou baterii mám použít?

Referenční data vycházejí z 8S 5600mAh LiPo.

Obsahuje GPS?

Ano. Tento model je dodáván s předinstalovaným a předkonfigurovaným GNSS. Podporuje GPS, SBAS, Galileo, QZSS a GLONASS.

Unese náklad?

Ano, referenční údaje o době letu jsou uvedeny pro náklady 4 kg a 6 kg. Skutečný výkon závisí na tvaru nákladu, jeho upevnění, baterii, počasí a stylu letu.

Bezpečnostní upozornění

Jedná se o výkonný profesionální FPV letoun a musí být provozován zodpovědně.

Vždy dodržujte místní zákony, rádiové předpisy a interní provozní postupy. Před nastavováním nebo testováním na stole sundejte vrtule. Nelétejte s poškozenými vrtulemi, povolenými šrouby, poškozenými anténami, poškozenými bateriemi ani s viditelně poškozenou elektronikou.

Náklady musí být bezpečně upevněny a pečlivě otestovány. Nesprávné nastavení, nebezpečné upevnění nákladu, použití nesprávné baterie, poškození vodou, poškození při havárii, nesprávné změny firmwaru nebo provoz mimo zákonné limity se nepovažují za běžné výrobní vady.
