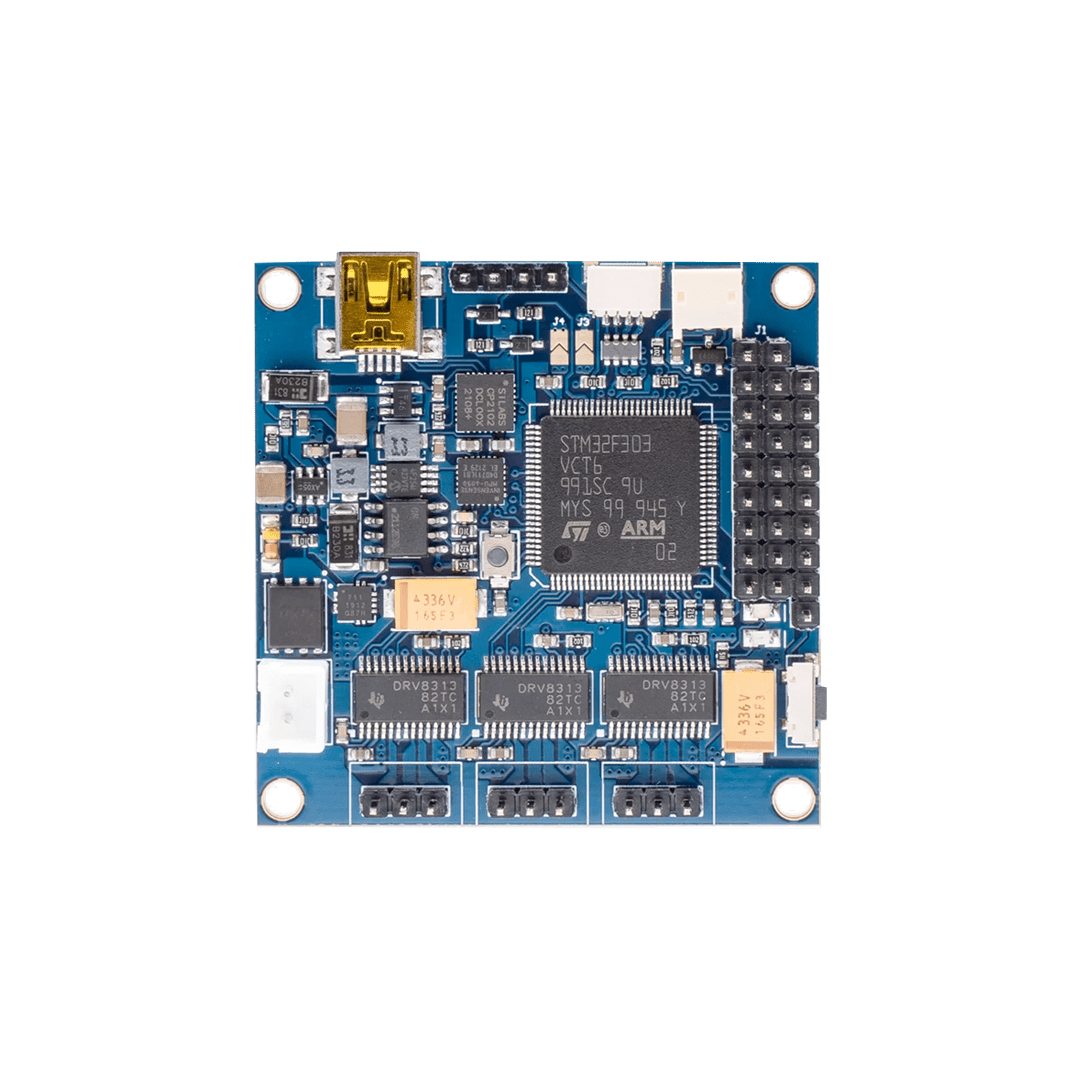

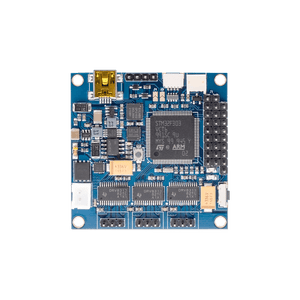

Der Controller kann zum Bau hochwertiger 3-Achsen-Kamerastabilisierungssysteme verwendet werden, die an UAVs montiert werden können, sowie zum Bau von Handkamerastabilisatoren. Diese Version des Controllers ist unsere neue Richtung in der Entwicklung von Stabilisierungslösungen. Sie wird die vorherige 8-Bit-Version des SimpleBGC-Controllers ersetzen, wobei 100% Rückwärtskompatibilität erhalten bleibt, aber neue Funktionen hinzugefügt werden.

-Größe der Platine: 50×50 mm

-Abstand zwischen den Befestigungslöchern: 45 mm

-Durchmesser der Befestigungslöcher: 3 mm

-Versorgungsspannung: 3S bis 6S

-Maximaler Motorstrom: 1,5 A

-5V Ausgangsstrom zur Stromversorgung externer Geräte: bis zu 1 A

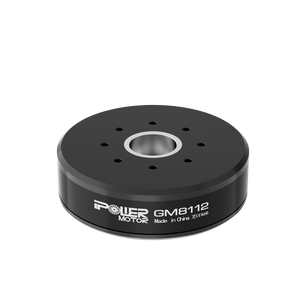

Der GM8112 Motor von iPower Motors ist der ultimative bürstenlose Gimbal-Motor für Red Epic / große Kameras. Dieser Motor ist für großformatige Multikopter-Plattformen konzipiert, die Red Epic- und DSLR-große Ausrüstung heben wollen – 6KG/cm Drehmoment. Das Prinzip der Kamerastabilisierung verwendet bürstenlose Direktantriebsmotoren. Tatsächlich ist ein Gimbal, der auf BLDC-Motoren basiert, einem herkömmlichen Gimbal, der auf Hobby-Servos basiert, sehr ähnlich.

Modell: GM8112

Motor Außendurchmesser: Ф89,5±0,05mm

Konfiguration: 36N/42P

Motorhöhe: 26±0,2mm (Inklusive Encoder-Gehäuse)

Hohlwelle (OD): Ф25-0,008/-0,012 mm

Hohlwelle (ID): Ф22+0,05/+0,1 mm

Kabellänge: 610±3mm

Kabel AWG: #24

Motorgewicht: 428±1g

Kabelstecker: 2,5mm Dupont-Stecker

Leerlaufstrom: 0,3±0,1 A

Leerlaufspannung: 22V

Leerlaufdrehzahl: 380~420 U/min

Laststrom: 2A

Lastspannung: 20V

Lastdrehmoment (g): 6000-9000

Motor-Innenwiderstand: 4,2Ω±5% (Widerstand variiert mit der Temperatur)

Hochspannungstest: DC500V 1mA @2sec

Lagerspiel des Rotorgehäuses: ≤0,1 mm

Lenkung (Achsausdehnung): im Uhrzeigersinn

Hoch-niedrig Temperaturtest:

Hohe Temperatur: 100 Stunden bei 60℃ lagern, und der Motor kann nach 24 Stunden bei Raumtemperatur normal arbeiten

Niedrige Temperatur: 100 Stunden bei -20℃ lagern, und der Motor kann nach 24 Stunden bei Raumtemperatur normal arbeiten

Maximale Leistung: ≤80W

Arbeitsstrom: 3-5S

Arbeitstemperatur: -20~60℃;10~90%LF

Kompatible Schleifringe

iPower Gimbal Motor Schleifring - Außendurchmesser 7,9 mm

iPower Hochstrom Gimbal Metall-Schleifring - OD12.5mm

3 x GM8112 Gimbal-Motor

1 x Alexmos 32BIT BGC Set ohne Aluminiumgehäuse

1 x Verbindungskabelsatz
