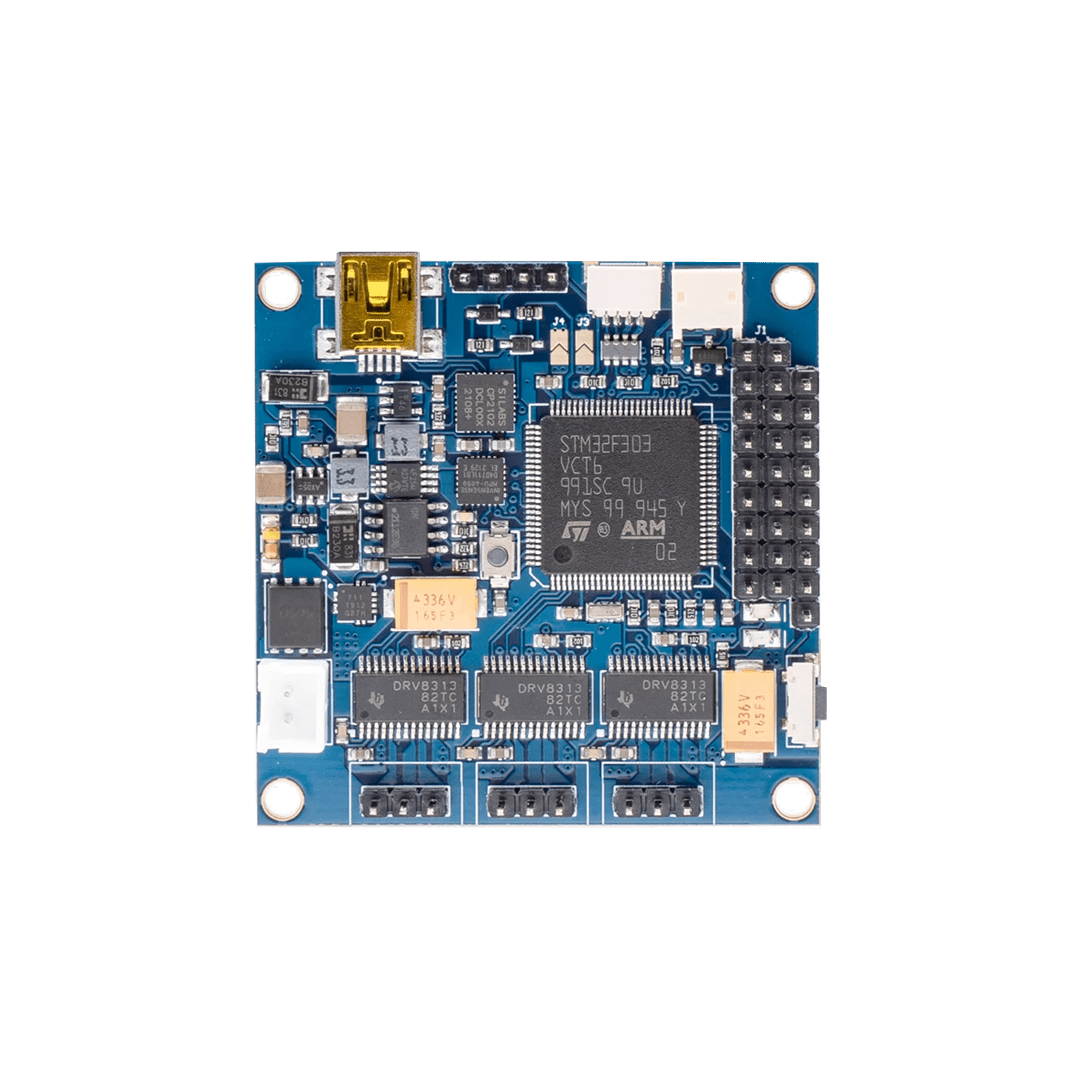

Gimbal-Controller für professionelle 3-Achsen-Stabilisierung

Dieser fortschrittliche Gimbal-Controller ist für den Bau hochwertiger 3-Achsen-Kamerastabilisierungssysteme konzipiert, ideal für sowohl UAV-montierte als auch handgeführte Gimbals.
Er stellt den nächsten Schritt in der Entwicklung professioneller Stabilisierungstechnologie dar, ersetzt den vorherigen 8-Bit SimpleBGC Controller und behält dabei volle Abwärtskompatibilität bei.

Mit verbesserter Rechenleistung, flüssigeren Bewegungsalgorithmen und neuen Funktionen bietet dieser Controller verbesserte Leistung, schnellere Reaktion und größere Stabilität – perfekt für professionelle Filmemacher, Drohnenpiloten und individuelle Gimbal-Hersteller.

Hauptmerkmale

Vereinfachte Gimbal-Einstellung – minimale Kalibrierung erforderlich

Bis zu 5× längere Laufzeit im Vergleich zu Systemen ohne Encoder

Duale IMUs für höhere Stabilisationspräzision

Sofortige Drehmomentsteigerung für anspruchsvolle Bewegungswinkel

Energieeffizientes bürstenloses Design für stabile und konsistente Leistung

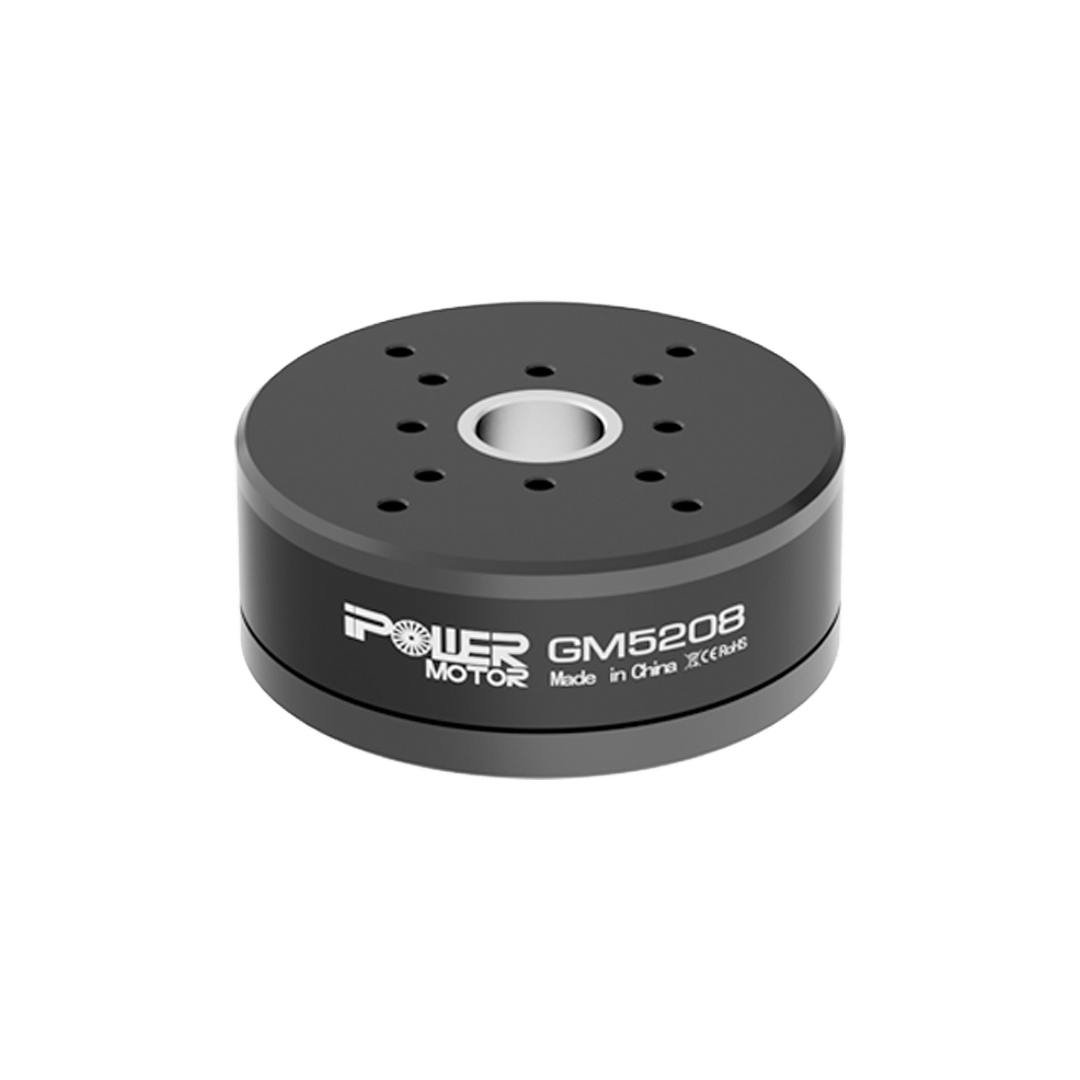

Modell: GM5208

Motor Außendurchmesser: Ф63±0,05mm

Konfiguration: 12N/14P

Motorhöhe: 22,7±0,2 mm

Hohlwelle (OD): Ф15-0,008/-0,012 mm

Hohlwelle (ID): Ф12+0,05/0 mm

Kabellänge: 610±3mm

Kabel AWG: #24

Motorgewicht: 195±0,5 g

Kabelstecker: 2,5mm Dupont-Stecker

Leerlaufstrom: 0,09±0,1 A

Leerlaufspannung: 20V

Leerlaufdrehzahl: 456~504 U/min

Laststrom: 1A

Lastspannung: 20V

Lastdrehmoment (g): 1800-2500

Motorinnenwiderstand: 15,2Ω±5% (Widerstand variiert mit der Temperatur)

Hochspannungstest: DC500V 10mA @1 Sek.

Laufruhe des Rotorgehäuses: ≤0,1mm

Lenkung (Achsausdehnung): im Uhrzeigersinn

Hoch-niedrig Temperaturtest:

Hohe Temperatur: 100 Stunden bei 60℃ halten, und der Motor kann nach 24 Stunden bei Raumtemperatur normal arbeiten

Niedrige Temperatur: 100 Stunden bei -20℃ halten, und der Motor kann nach 24 Stunden bei Raumtemperatur normal arbeiten

Maximale Leistung: ≤40W

Betriebsspannung: 3-5S

Arbeitstemperatur: -20~60℃;10~90%RH

Kompatible Schleifringe

iPower Gimbal Motor Schleifring - Außendurchmesser 7.9mm

iPower Hochstrom Gimbal Metall-Schleifring - OD12.5mm

3 x GM5208-12 Gimbal-Motor

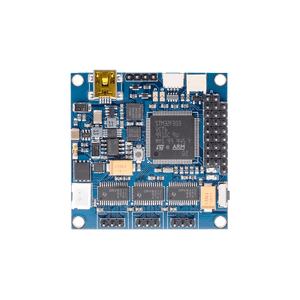

1 x Alexmos 32BIT BGC Set ohne Aluminiumgehäuse

1 x Verbindungskabel-Set
